中心回轉抓巖機是一種大斗容抓巖機，它直接固定在鑿井吊盤上，以壓風作為動力，該設備具有使用范圍廣、適應性強、設備利用率高、動力單一、結構緊湊、占用井筒面積不大，便于井筒布置、安全可靠、操作靈活、維護方便等優點，目前在煤炭礦山得到了普遍的使用。該機由抓斗、提升機構、回轉機構、變幅機構、支撐系統和機架等部件組成，見圖6-9。

1.抓斗

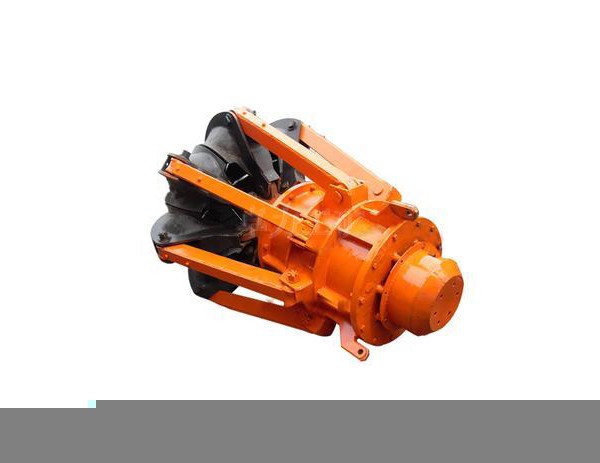

由抓片、拉桿、耳盤、氣缸和配氣閥等部件組成。抓片的一端與活塞桿下端鉸接，腰部孔通過拉桿與耳盤鉸接。司機控制氣缸頂端的配氣閥，使活塞上下往復運動，致使活塞桿下端牽動八塊抓片張合抓取巖石。

2.提升機構

由氣動機、減速器、卷筒、制動器和繩輪機構組成。懸吊抓斗的鋼絲繩一端固定在臂桿上，另一端經動滑輪引入臂桿兩端的定滑輪，并通過機架導向輪纏至卷筒。司機控制氣閥，氣動機帶動卷筒正轉或反轉以升降抓斗。制動器與氣動機同步動作，當氣動機經操縱閥引入壓氣時，同時接通制動閥氣缸松開制動帶，卷筒開始轉動。反之，當氣動機停止工作時，制動帶借彈簧張力張緊而制動。除繩輪機構外，整個提升機構安裝在回轉盤以上的機架上，并設有防水保護罩。

3.回轉機構

由氣動機、蝸輪蝸桿減速器、萬向接頭、小齒輪、回轉座（內裝與小齒輪相嚙合的內齒圈）組成。當氣動機徑操縱閥給氣轉動時，驅動減速器，通過萬向接頭帶動小齒輪，使其在大齒圈內既自轉又公轉，以實現整機作360°回轉，可使抓斗在工作面任意角度工作。回轉座底盤固定在吊盤的鋼梁上，回轉座防水罩頂端設有回轉接頭，保證抓巖機回轉時不間斷地供應壓氣。

4.變幅機構

由大氣缸、增壓油缸、兩個推力油缸和臂桿組成。大氣缸和增壓油缸通過一根共用的活塞桿聯成一體，活塞桿兩端分別裝有配氣閥和控油閥，由于活塞桿兩端的活塞面積大小不同，使增壓油缸內的油壓增至6.4MPa。增壓油缸通過控制閥向鉸接在機架與臂桿之間的兩個推力油缸供油，推動活塞向上頂起臂桿變幅。打開配氣閥，增壓油缸內液壓隨之遞減，油液自推力油缸返回增壓油缸，臂桿靠自重下降收攏臂桿。

5.固定裝置

由液壓千斤頂、手動螺旋千斤頂和液壓泵站組成。此裝置用以固定吊盤，保證機器運轉時盤體不致晃動。使用時，先用螺旋千斤頂調整吊盤中心，然后用液壓千斤頂撐緊井幫。螺旋與液壓千斤頂要對稱布置。

6.機架

機架為焊接箱形結構，下部設司機室。司機室的四根立柱為空腔管柱，兼作壓氣管路，室內裝有操縱閥和氣壓表，用于控制整機運轉。



抓巖機的布置要與吊桶協調，保證工作面不出現抓巖死角。一套單鉤提升時，吊桶中心和抓巖機中心各置于井筒中心對應的兩側；采用兩套單鉤提升時，兩個吊桶應分別置于抓巖機中心兩側；采用一套雙鉤提升，一套單鉤提升時，3個吊桶亦應分別置于抓巖機中心兩側。為防止吊盤偏重，抓巖機應盡量靠井筒中心布置，但需預留出激光通過孔。抓巖機中心通常偏離井筒中心650～700mm，而HZ-10型抓巖機通常為900mm。

為了安全，地面可增設鑿井絞車，以便對抓巖機進行輔助懸吊，通常可與傘鉆合用一臺懸吊絞車。

抓巖機主機安裝時，應先將吊盤下放到離工作面一定距離，即HZ-4型、HZ-6型距工作面為4～5m處，HZ-10型為7～8m處，然后主機下放到工作面，慢慢將主機直立起來，使回轉支承座對準下層吊盤的兩根橫梁上。對準安裝位置后用L型或U型螺桂固定，使主機與吊盤鋼梁連成一體。

抓巖機提升機構安裝時，應先將提升氣動絞車下放到吊盤上，然后將其裝在回轉機架的左右梁上，找正位置，緊固螺栓。

抓巖機抓斗安裝時，應將抓斗下放到工作面，但要注意將連接盤與氣缸捆住，以防下放過程中活塞桿下落，抓片自動張開。

抓巖機支撐系統安裝與固定時，應先將支撐系統下放到下層盤上．其安裝與固定和環形軌道式抓巖機基本相同。
