ZLB型立式軸流泵
ZLB型立式軸流泵,立式軸流泵,軸流泵 ZLB型立式軸流泵,立式軸流泵,軸流泵產品概述： ZLB（Q）型泵為單級、立式軸流泵。供輸送清水或物理、化學性質類似于水的液體。液體最高溫度為50℃。適用于農田排灌工業熱電站輸送循環水、城鎮給水排水、船塢升降水位及其它水利工程。型號意義： 以700ZLB（Q）-70A為例：700--出水口徑為700mmZ--···
產品概述： ZLB（Q）型泵為單級、立式軸流泵。
供輸送清水或物理、化學性質類似于水的液體。
液體最高溫度為50℃。
適用于農田排灌工業熱電站輸送循環水、城鎮給水排水、船塢升降水位及其它水利工程。
型號意義： 以700ZLB（Q）-70A為例：
700--出水口徑為700mm
Z----軸流式
L----立式結構
B----葉片為半調節
Q----葉片為全調節
70---比轉速被10除（即比轉速為700）
A----變型代號
性能范圍： 流量:500~220000m3/h
揚程:1.0~10m
口徑:350~4500mm

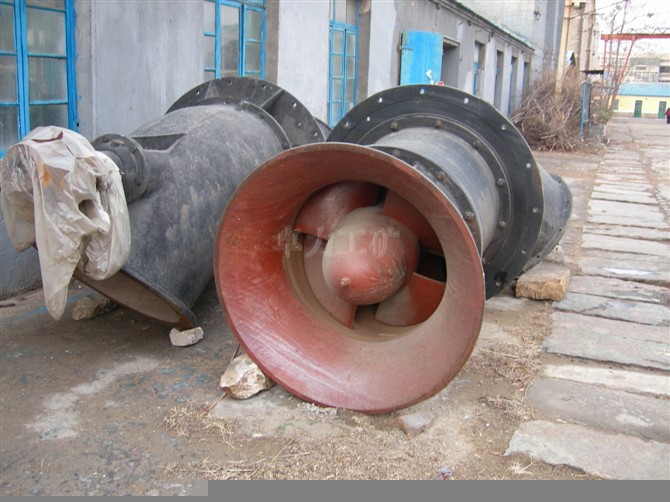

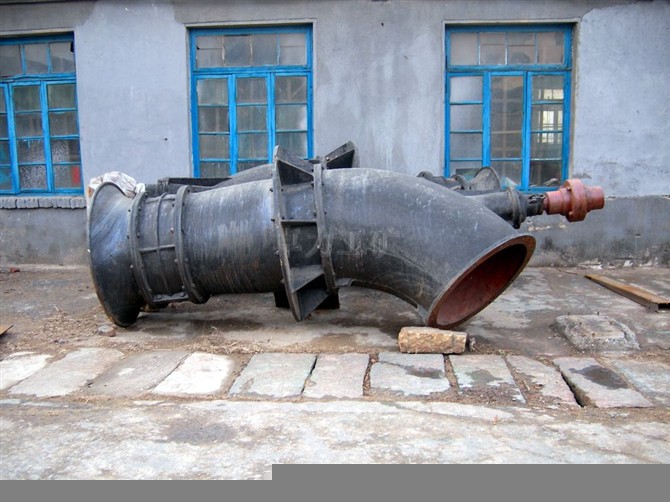

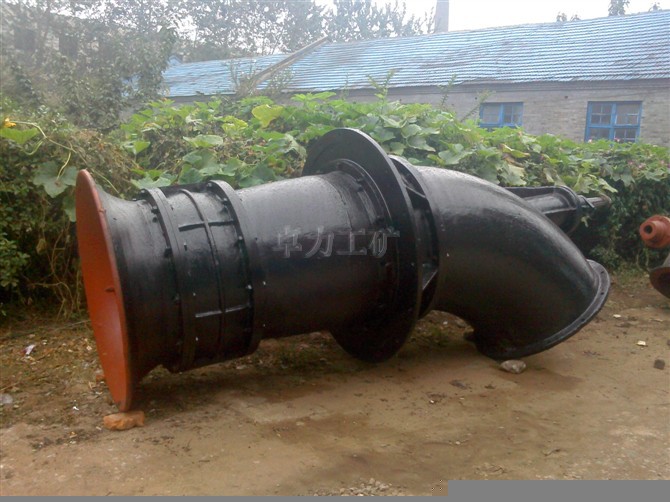

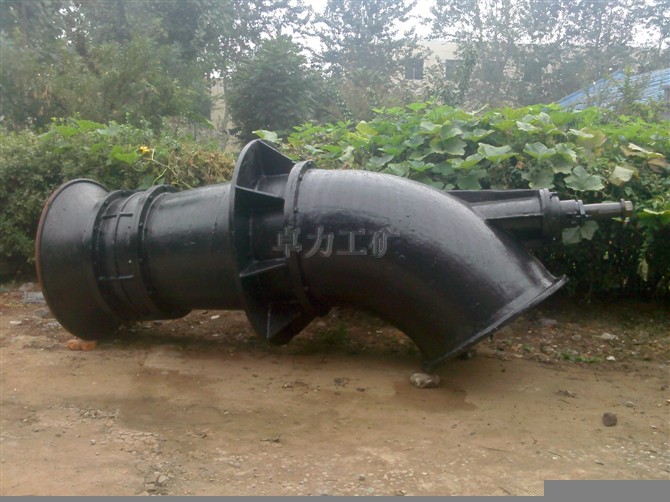

結構特點： ZLB、ZLQ型泵系單級立式軸流泵。其結構分為泵體部分和傳動部分。泵體部件有喇叭管、葉輪部件、導葉體、彎管、軸承、填料函和聯軸器等。傳動部分有傳動軸的一端通過聯軸器與電動機連接，另一端與水泵連接。泵的軸向力由電動機座（或軸承座）內裝的軸承來承受。軸封采用填料密封。傳動中水泵葉輪的轉向，朝吸入口看，為逆時針?lè)较颉?/p>
| 泵型號 | 葉片安裝角度 | 流量Q | 揚程H(m) | 轉速n(r/min) | 效率η(%) | 功率N(kW) | 葉輪直徑 | 口徑 | | (m3/h) | (L/S) | 軸功率 | 配帶功率 | 吸入 | 排出 |
| | 14ZLB-70 | -4°～+4° | 882 | 245 | 5.5 | 1450 | 77.2 | 17.1 | 22 | 296 | . | 350 | | . | -4°～+4° | 598 | 166 | 2.45 | 980 | 77.3 | 5.2 | 7.5 | 296 | . | 350 | | 350ZLB-70 | -6°～+2° | 1210 | 336 | 7.22 | 1450 | 79.5 | 29.9 | 37 | 300 | . | 350 | | 350ZLB-100 | -6°～+4° | 1188 | 330 | 4.21 | 1450 | 80.5 | 17 | 22 | 300 | . | 350 | | 14ZLB-100D | -2°～+2° | 1145 | 318 | 2.4 | 980 | 79.1 | 9.45 | 11 | 300 | . | 350 | | 20ZLB-7020ZLB-70DP | -4°～+4° | 1610 | 447 | 3.48 | 730 | 80.1 | 19.04 | 30 | 450 | . | 500 | | . | -4°～+4° | 2160 | 600 | 6.43 | 980 | 81.2 | 46.58 | 55 | 450 | . | 500 | | 20ZLB-100 | -4°～+4° | 2646 | 735 | 4.65 | 980 | 81.65 | 41.1 | 55 | 450 | . | 500 | | . | -4°～+4° | 1980 | 550 | 2.55 | 730 | 79.7 | 17.2 | 22 | 450 | . | 500 | | 500ZLB-85 | -4°～+6° | 2512 | 698 | 5.24 | 980 | 85 | 42.17 | 55 | 450 | . | 500 | | 500ZLB-4 | -4°～+4° | 2365 | 657 | 3.95 | 980 | 83.4 | 30.6 | 45 | 430 | . | 500 | | 500ZLB-160 | -2°～+2° | 2491.2 | 692 | 2.75 | 980 | 81.5 | 22.9 | 30 | 450 | . | 500 | | 28ZLB-7028ZLQ-70 | -4°～+4° | 4500 | 1250 | 6.67 | 730 | 82.6 | 99 | 130 | 630 | . | 700 | | 700ZLB-100700ZLQ-100 | -6°～+4° | 5148 | 1430 | 5.8 | 730 | 85 | 95.7 | 130 | 630 | . | 700 | | . | -6°～+4° | 4428 | 1230 | 3.02 | 585 | 84 | 43 | 80 | 630 | . | 700 | | 700ZLB-125 | -4°～+4° | 4896 | 1360 | 3.6 | 730 | 83.8 | 57.3 | 80 | 600 | . | 700 | | . | -4°～+4° | 3852 | 1070 | 2.42 | 585 | 83.8 | 30.3 | 45 | 600 | . | 700 | | 700ZLB-160 | -2°～+2° | 5220 | 1450 | 2.78 | 730 | 82.6 | 47.8 | 60 | 630 | . | 700 | | 700ZLB-4 | -6°～+4° | 4860 | 1350 | 3.96 | 730 | 86 | 60.9 | 95 | 600 | . | 700 | | 32ZLB-100 | -4°～+6° | 3900 | 1085 | 2.86 | 580 | 80.8 | 37.6 | 55 | 665 | . | 800 | | . | -4°～+6° | 3210 | 892 | 2 | 480 | 80.2 | 21.8 | 30 | 665 | . | 800 | | 32ZLB-125 | -4°～+2° | 5360 | 1490 | 2.12 | 480 | 80.8 | 38.7 | 80 | 700 | . | 800 | | . | -4°～+2° | 6480 | 1800 | 3.1 | 580 | 80.8 | 67.7 | 95 | 700 | . | 800 | | 800ZLB-70 | -6°～+4° | 6732 | 1870 | 6.36 | 580 | 85.5 | 136.3 | 155 | 700 | . | 800 | | 900ZLB-70 | -6°～+4° | 10080 | 2800 | 6.56 | 485 | 85.1 | 211.5 | 250 | 850 | . | 900 | | 900ZLB-100900ZLQ-100 | -4°～+4° | 11016 | 3060 | 5 | 580 | 87 | 172.3 | 260 | 850 | . | 900 | | . | -4°～+4° | 8712 | 2420 | 4 | 480 | 87 | 109 | 155 | 850 | . | 900 | | 900ZLB-125 | -4°～+4° | 9180 | 2550 | 3.25 | 485 | 84.9 | 95.7 | 130 | 850 | . | 900 | | 40ZLB-125 | -4°～+2° | 10404 | 2890 | 2 | 485 | 81.46 | 117.6 | 180 | 870 | . | 1000 | | 1000ZLB-7 | -6°～+4° | 10656 | 2960 | 7 | 485 | 86.8 | 233.9 | 280 | 870 | . | 1000 | | 1000ZLB-4 | -6°～+4° | 9504 | 2640 | 4.2 | 485 | 87 | 124.9 | 210 | 870 | . | 1000 | | 1200ZLB-701200ZLQ-70 | -6°～+2° | 13968 | 3880 | 8.5 | 490 | 87.3 | 370.2 | 440 | 970 | . | 1200 | | 1200ZLB-85 | -6°～+4° | 13320 | 3700 | 6.8 | 490 | 87.7 | 281.1 | 400 | 970 | . | 1200 | | 1200ZLB-1001200ZLQ-100 | -6°～+4° | 13176 | 3660 | 5.5 | 490 | 87.3 | 225.9 | 280 | 970 | . | 1200 | | 1200ZLB-125 | -4°～+4° | 13320 | 3700 | 4.45 | 490 | 84.3 | 191.4 | 260 | 970 | . | 1200 | | 1600ZLB9-5 | -6°～+4° | 28800 | 8000 | 6 | 297 | 88 | 502 | 630 | 1540 | . | 1600 | | 1600ZLQ-6 | -8°～+8° | 30600 | 8500 | 6 | 300 | 88.4 | 565 | 800 | 1540 | . | 1600 | | 1600ZLQ11-3.3 | -8°～+8° | 39600 | 11000 | 3.3 | 250 | 89 | 395 | 630 | 1600 | . | 1600 | | 1600ZLB10.2-4.4 | -6°～+4° | 36720 | 10200 | 4.4 | 300 | 88.5 | 498 | 710 | 1540 | . | 1600 | | 2000ZLQ14.5-5 | -6°～+4° | 52200 | 14500 | 5.22 | 214.3 | 89.1 | 833 | 1250 | 2050 | . | 2000 | | 2000ZLQ13.5-6 | -6°～+6° | 48060 | 13350 | 6 | 214.3 | 89.2 | 880 | 1250 | 2050 | . | 2000 | | 2000ZLQ15-2.8 | -6°～+6° | 52200 | 14500 | 2.9 | 187.5 | 86 | 480 | 630 | 2050 | . | 2000 |
|
|
